关于“中继配置”可能很多人会不懂,重庆电脑外包,重庆电脑维修,重庆打印机维修,但是只要是it运维人员一定知道是什么。中继代理是使在不同子网上的客户机都可以从配有DHCP功能的路由器上获取地址,所以就需要在中间的设备上配置DHCP中继。
本篇文章为大家分享为DHCP中继配置的it运维小知识!

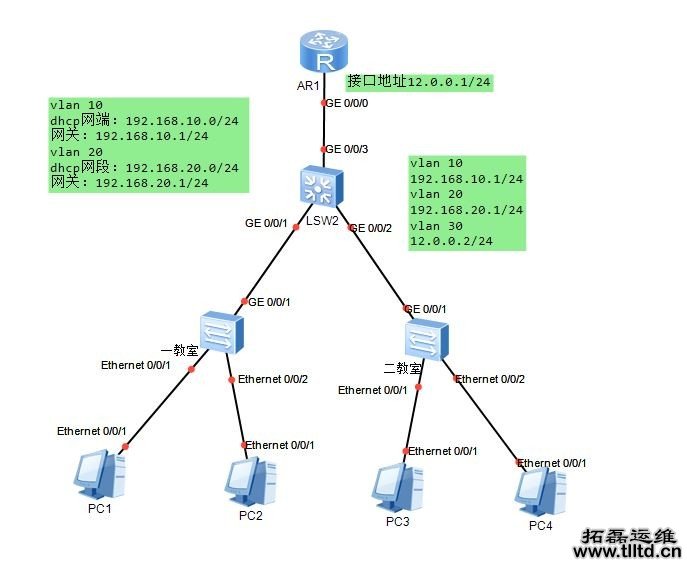

实验拓扑图:
[SW1-vlanif10]dhcp select interface //基于接口分配IP
[R1-GigabitEthernet0/0/0]dhcp select global //基于全局地址池分配IP
[SW1-vlanif10]dhcp select relay //基于DHCP中继分配IP

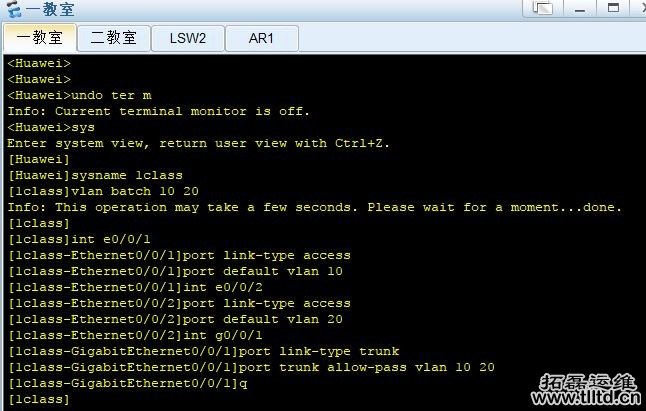

一教室配置:
<Huawei>undo ter m
<Huawei>sys //进入系统视图
[Huawei]sysname 1class //更改设备名称
[1class]vlan batch 10 20 //创建vlan10、20
[1class]int e0/0/1 //进入接口
[1class-Ethernet0/0/1]port link-type access //配置接口类型为access
[1class-Ethernet0/0/1]port default vlan 10 //配置接口属于vlan 10
[1class-Ethernet0/0/1]int e0/0/2
[1class-Ethernet0/0/2]port link-type access
[1class-Ethernet0/0/2]port default vlan 20
[1class-Ethernet0/0/2]int g0/0/1
[1class-GigabitEthernet0/0/1]port link-type trunk //配置接口类型为trunk
[1class-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 //运行vlan10、20的流量通过
[1class-GigabitEthernet0/0/1]q
二教室配置:
<Huawei>undo ter m
<Huawei>sys //进入系统视图
[Huawei]sysname 2class //更改设备名称
[2class]vlan batch 10 20 //创建vlan 10、20
[2class]int e0/0/1 //进入接口
[2class-Ethernet0/0/1]port link-type access //配置接口类型为access
[2class-Ethernet0/0/1]port default vlan 10 //配置接口属于vlan 10
[2class-Ethernet0/0/1]int e0/0/2
[2class-Ethernet0/0/2]port link-type access
[2class-Ethernet0/0/2]port default vlan 20
[2class-Ethernet0/0/2]int g0/0/1
[2class-GigabitEthernet0/0/1]port link-type trunk //配置接口类型为trunk
[2class-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 //配置仅允许vlan 10、20的流量通过
[2class-GigabitEthernet0/0/1]q
汇聚层交换机配置:
<Huawei>undo ter m
<Huawei>sys //进入系统视图
[Huawei]sysname SW1 //更改设备名称
[SW1]vlan batch 10 20 30 //创建vlan 10、20、30
[SW1]int vlan 10 //进入vlan 10
[SW1-Vlanif10]ip add 192.168.10.1 24 //配置vlan的IP地址
[SW1-Vlanif10]int vlan 20
[SW1-Vlanif20]ip add 192.168.20.1 24
[SW1-Vlanif20]int vlan 30
[SW1-Vlanif30]ip add 12.0.0.2 24
[SW1-Vlanif30]q
[SW1]int g0/0/1 //进入接口
[SW1-GigabitEthernet0/0/1]port link-type trunk //配置接口类型为trunk
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 //配置仅允许vlan 10、20的流量通过
[SW1-GigabitEthernet0/0/1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type trunk
[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20
[SW1-GigabitEthernet0/0/2]int g0/0/3
[SW1-GigabitEthernet0/0/3]port link-type access
[SW1-GigabitEthernet0/0/3]port default vlan 30
[SW1-GigabitEthernet0/0/3]q
[SW1]ip route-static 0.0.0.0 0.0.0.0 12.0.0.1 //添加一条到达路由器的默认路由
DHCP中继配置:
[SW1]dhcp enable //开启三层交换的dhcp功能
[SW1]int vlan 10 //进入vlan
[SW1-Vlanif10]dhcp select relay //配置获取访问为relay
[SW1-Vlanif10]dhcp relay server-ip 12.0.0.1 //配置dhcp服务器的地址
[SW1-Vlanif10]int vlan 20
[SW1-Vlanif20]dhcp select relay
[SW1-Vlanif20]dhcp relay server-ip 12.0.0.1
[SW1-Vlanif20]q
路由器DHCP服务配置:
<Huawei>undo ter m
<Huawei>sys //进入接口视图
[Huawei]sysname R1 //更改设备名称
[R1]dhcp enable //为路由器开启dhcp功能
[R1]ip pool v10 //创建dhcp地址池
[R1-ip-pool-v10]network 192.168.10.0 mask 24 //配置地址池分配的网段
[R1-ip-pool-v10]gateway 192.168.10.1 //配置地址池的网关
[R1-ip-pool-v10]dns-list 10.10.10.10 //配置dhs服务器地址
[R1]ip pool v20
[R1-ip-pool-v20]network 192.168.20.0 mask 24
[R1-ip-pool-v20]gateway 192.168.20.1
[R1-ip-pool-v20]dns-list 20.20.20.20
[R1-ip-pool-v20]q
[R1]int g0/0/0 //进入接口
[R1-GigabitEthernet0/0/0]ip add 12.0.0.1 24 //配置IP地址
[R1-GigabitEthernet0/0/0]dhcp select global //配置基于全局地址池的方式分配IP
[R1-GigabitEthernet0/0/0]q
[R1]ip route-static 0.0.0.0 0.0.0.0 12.0.0.2 //添加一条返回的默认路由
客户机设置:

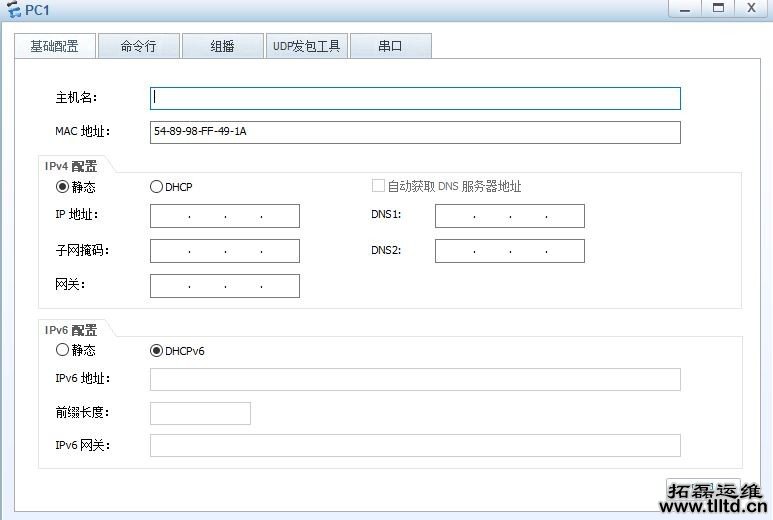

PC1设置为dhcp自动分配地址

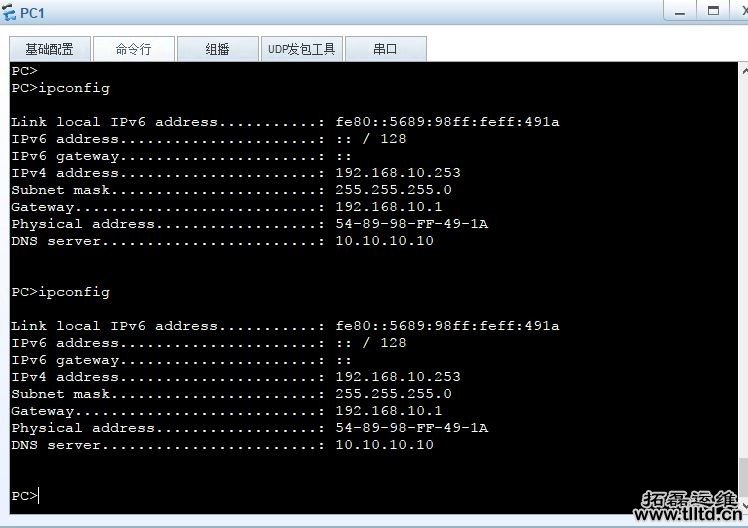

查看分配到的地址
